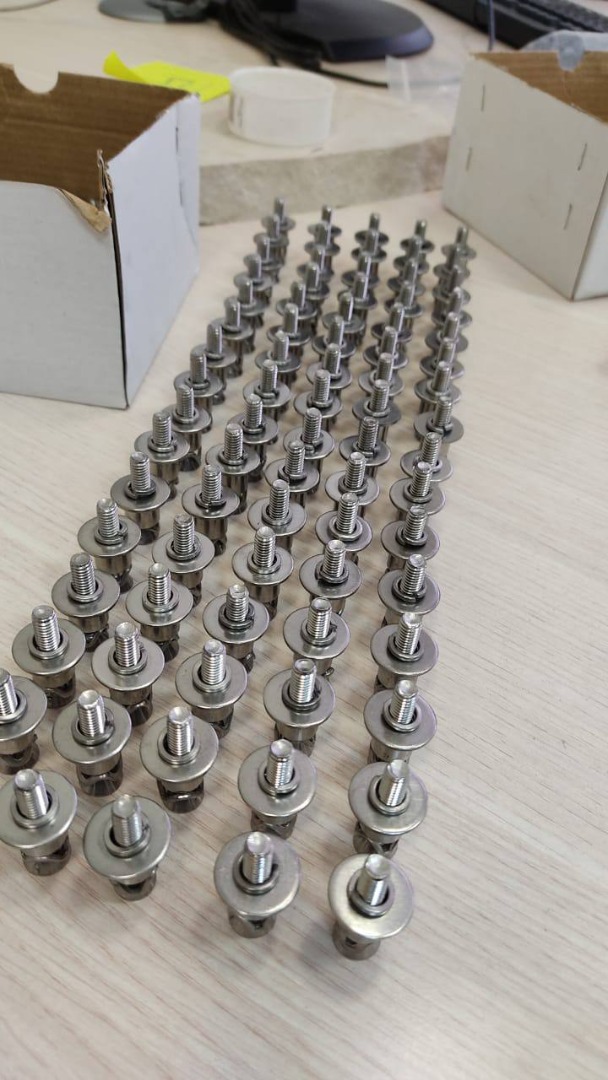

Анкер с уширением FSA2 (типа FZP II)

ОПИСАНИЕ

Назначение

Анкер FSA2 используется для скрытого монтажа фасадных материалов методом подрезки. Применяется при установке плит из:

керамогранита,
фиброцемента (LATONIT, CEDRAL и др.),
архитектурного бетона,
натурального камня (гранит, мрамор),
HPL, GVL и других жёстких облицовочных панелей.

Совместим со всеми распространёнными алюминиевыми и нержавеющими подсистемами.
Полный аналог немецкого анкера FZP II от Fischer — идентичен по конструкции, усилиям и технологии установки.

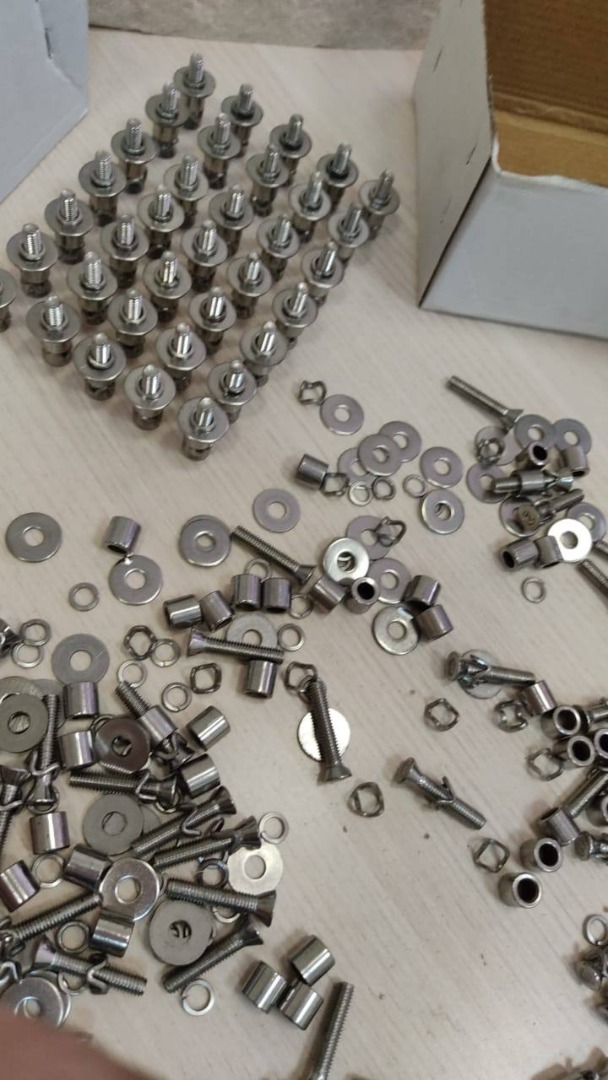

Конструкция анкера

Анкер FSA2 состоит из распорного тела с цанговым раскрытием лепестков в зоне подрезки. При затяжке винта М6 лепестки раскрываются и фиксируются в теле плиты.
Уширенная распорная часть обеспечивает высокую площадь контакта с материалом — это особенно важно при работе с тяжёлыми плитами.

Обозначение анкера:
FSA2 M6/13 A4 15×32, где:

13 — диаметр распорной части в установленном виде,
15 — глубина погружения анкера в плиту,
32 — общая длина анкера,
A4 — марка стали (AISI 316),
M6 — резьба распорного элемента.

Особенности анкера FSA2

Повышенная прочность на вырыв и срез
Благодаря уширению корпуса и глубокой подрезке, анкер выдерживает экстремальные нагрузки. По результатам испытаний (МИСиС, ЮКОН) FSA2 безопасен для применения в сейсмических зонах до 9 баллов.
Независим от толщины плиты
Глубина анкеровки задаётся проектно и может варьироваться от 7 до 21 мм — что позволяет использовать анкер как в тонких, так и в массивных плитах.
Высокая коррозионная стойкость
Изготавливается из нержавеющей стали AISI 304 (A2) или AISI 316 (A4) — анкер не подвержен коррозии даже в прибрежных или химически агрессивных условиях.
Совместимость с подсистемами
Успешно прошёл внутренние аудиты и испытания с подсистемами:
U‑KON, DOKSAL, ЮТЕК, СИАЛ, АЛЬТЕРНАТИВА, ТД КАФТ.
Полное соответствие СП и ТУ
Соответствует СП 14.13330.2018, СП 20.13330.2016, и техническим условиям
ТУ 25.72.14.190-001-42077656-2019.
Маркировка и контроль
Каждый анкер имеет лазерную маркировку и проходит 100% контроль геометрии.

Технические характеристики (пример для FSA2 M6/13 A4 15×32)

Характеристика	Значение
Диаметр резьбы	M6
Диаметр распорной зоны	13 мм
Глубина погружения	15 мм
Длина анкера	32 мм
Материал	AISI 316 (или AISI 304 по запросу)
Усилие на вырыв (в СФБ)	до 2,9 кН (в зависимости от материала)
Испытания	МИСиС, ЮКОН, Технополис и прочие

Преимущества FSA2 от «НОВАЯ ГРАНЬ»

Производится в России, серийно и с полным техконтролем;
Ресурсный запас выше, чем у импорта — за счёт увеличенного тела анкера;
Уверенная работа в агрессивной среде (зима, морской климат, химия);
Возможность применения в сейсмически активных регионах;
Подтверждённая совместимость с системами монтажа плит толщиной от 10 мм;
Быстрая отгрузка со склада, проверенная логистика.

Совместимые анкеры и сверла

FSA2 устанавливается в глухое отверстие с подрезкой Ø11–13 мм.
Рекомендуется использование алмазного сверла SHARP 11 мм. и 13 мм. с ограничителем глубины и водяным охлаждением.
Установка возможна как на ручных, так и автоматических сверлильных станках (KEIL / Fischer / НОВАЯ ГРАНЬ).

Технология крепления

Анкер FSA2 используется для скрытого крепления фасадных плит из керамогранита, камня, HPL, фиброцемента и других жёстких облицовочных материалов. Для его установки требуется строго заданная геометрия посадочного отверстия с внутренней подрезкой — это обеспечивает надёжную фиксацию анкера без образования внутреннего напряжения в материале.

Пошаговая инструкция по установке:

Сверление отверстия с подрезкой
Используется специальное сверло с режущим зубом, обеспечивающее создание цилиндрического участка и расширения («юбки») строго заданной глубины.
Глубина сверления и форма отверстия подбираются в зависимости от типа анкера (например, FSA2 M6/13 — под отверстие Ø11 мм с подрезкой Ø13 мм на заданной глубине).
Очистка отверстия
После сверления отверстие необходимо тщательно очистить от пыли и шлама сжатым воздухом и/или водой. Загрязнения могут привести к неполному раскрытию распорной втулки и, как следствие, к браку установки.
Контроль геометрии
Проверка формы и размеров отверстия производится тестером FSA-TM6 / FSA-TM8. Он должен вставляться в отверстие с лёгким усилием, проворачиваться, но не люфтить в вертикальной плоскости.
Установка анкера
Анкер FSA2 вставляется в подготовленное отверстие вручную или с помощью установочного инструмента FSA-H. Расширяющаяся часть анкера должна полностью совпасть с подрезкой в материале.
Фиксация аграфы (кронштейна)
Аграфа размещается на торце фасадной плиты. В зависимости от материала — шайба устанавливается либо под аграфу (для алюминиевых), либо над (для стальных). Это предотвращает деформацию кронштейна и обеспечивает равномерную нагрузку при затяжке.
Затяжка анкера
Затягивается распорный болт или винт, в результате чего внутренняя втулка расширяется и плотно фиксирует анкер в теле материала.
При этом анкер раскрывается в зоне подрезки, создавая прочную механическую связь.
Финальный контроль
После установки:
- аграфа не должна иметь люфта (ни по вертикали, ни по горизонтали);
- анкер допускается проворачивать вокруг оси с умеренным усилием (что свидетельствует об отсутствии внутреннего напряжения);
- болт затянут до рекомендованного крутящего момента.

Важно: Монтаж анкеров FSA2 требует высокой точности! При нарушении глубины сверления или некачественной подрезке:

анкер может раскрыться не полностью;
это приводит к неправильному положению аграфы;
в условиях температурных перепадов (зима/лето) расширение металла может привести к растрескиванию фасадных плит.
