GBS крепления

GBS крепления

от 235 до 550 р за комплект
Уникальная подсистема для монтажа на навесной вентилируемый фасад гранита или мрамора скрытым методом крепления с использованием штифтов в торце плит облицовки G B S.
СВЯЗАТЬСЯ С НАМИ
Наша система крепления позволяет вести монтаж натурального гранита или мрамора скрытым методом крепления:
  • как с использованием подсистемы для навесных вентилируемых фасадов,

  • так и напрямую к стене, без использования кронштейнов и направляющих, позволяя свести к минимуму рабочий вылет.

Особенности системы:
  • регулировка отступа позволяет регулировать плоскость, компенсировать кривизну стены.
  • применение системы крепежа без использования направляющих - существенное снижение стоимости монтажа фасада.
  • система крепежа производится индивидуально, возможны различные выносы полки кронштейна и диаметр опорного болта (возможны варианты от М8 до М14). Также возможны варианты по длине штифта для крепления плит гранита.
Материал исполнения:

Толщина кронштейна 3 или 4 мм. Все элементы системы крепежа выполнены из коррозийно-стойкой стали марки А2 (нержавеющая сталь).

Технологически наша система крепежа GBS может использоваться:
  • в системах с вентилируемым фасадом и большим по толщине утеплителем (тогда кронштейн крепится к вертикальным профилям);
  • в системах с вентилируемым фасадом и с малой толщиной утеплителя или вообще без утепления (в таком исполнении кронштейны крепятся напрямую к несущей стене).
Основное преимущество нашей системы крепежа натурального камня (Гранит, Мрамор и др.) с использованием штифтов (GBS), перед традиционным клеевым методом:
  • возможность вести монтаж в любое время года;
  • простая регулировка плоскости;
  • возможность использовать утеплитель, в том числе более дешёвый минераловатный;
  • скорость монтажа (по классической технологии невозможно класть плиты быстрее 1-го ряда в день);
  • в нашей системе монтажа гранита всегда одинаковый горизонтальный шов, который формирует кронштейн;
  • вынос плоскости фасада не превышает вынос при клеевом методе крепления;
  • отсутствие «высолов», подтеков и прочих проблем мокрых фасадов;
  • легкая (относительно мокрого фасада) работа с камнем различной толщины.
Основные преимущества нашей системы монтажа гранита или мрамора с помощью штифтов (GBS), перед обычной системой навесных фасадов с креплением плит гранита с использованием пропилов:
  • скорость монтажа (нарезка пропила по всей длине камня - значительно более длительный процесс, нежели сверление 2-х отверстий);

  • минимальное количество брака производства и испорченных плит;

  • универсальность системы монтажа (можно монтировать сразу на стену или на подсистему для навесных фасадов, различные варианты исполнения);
  • значительно более лёгкий монтаж благодаря отсутствию необходимости «задвигать» тяжёлые плиты;
  • тонкая регулировка плоскости фасада до миллиметров (используя всего лишь гаечный ключ).
Дополнительные возможности системы крепежа гранита и другого натурального камня на штифтах с использованием подсистемы GBS

Наша система крепежа для гранита, мрамора и другого натурального камня на штифтах позволяет вести монтаж облицовочного материала сразу на стену, без использования направляющих для навесного фасада:

  1. Позволяет минимизировать отступ от стены (он будет таким же, как и при клеевом методе монтажа камня);
  2. Система крепежа на штифтах позволяет вести монтаж в любое время года, зимой или летом.

Наша система идеально подходит для облицовки тамбуров метро, подземных переходов, колонн зданий и любых других фасадов. При использовании длинного кронштейна (кронштейн GBS с увеличенной полкой) можно использовать утеплитель толщиной 100 мм., что незаменимо при облицовке цоколя с утеплением или всего фасада дома.

Главное: при использовании нашей системы крепежа на штифтах ЗАКАЗЧИК получает отличное и стабильное качество облицовка фасада, без риска отслоения камня, а ПОДРЯДЧИК быстро выполняет работу и точно может спрогнозировать все расходы, вне зависимости от температуры и других факторов, влияющих не себестоимость работ по облицовке натуральным камнем.

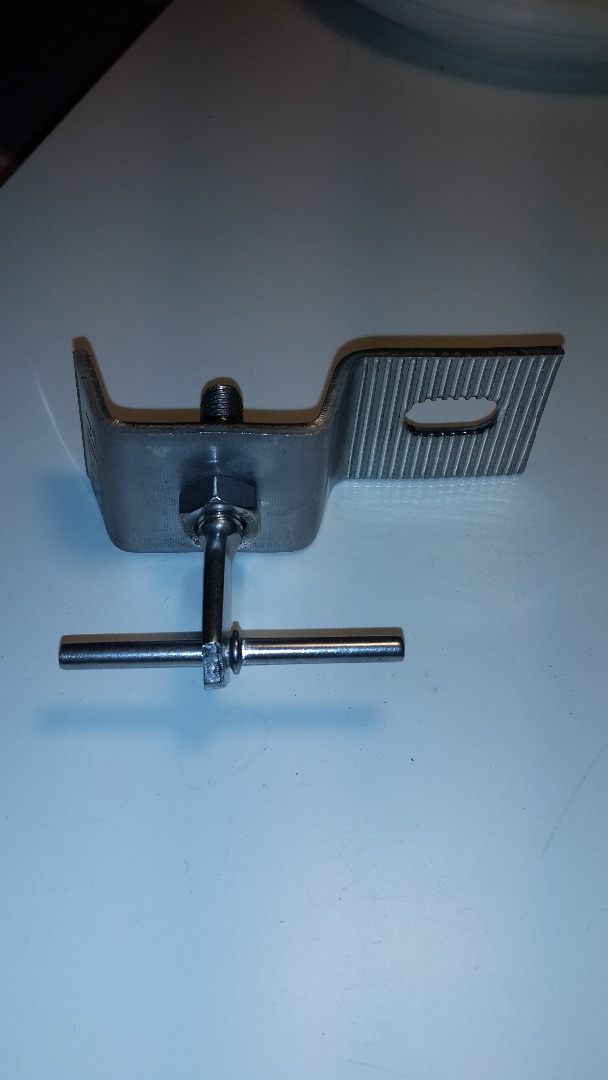

В состав поставки входит:
  • кронштейн системы GBS1 или GBS2;
  • штифт 4мм с юбкой;
  • болт с плоской головкой М8;
  • две регулировочные гайки (при использовании кронштейна GBS1).
Основные параметры:

Стоимость нашей системы монтажа гранита, мрамора или другого толстого и тяжелого материала составляет от 260 руб. за 1 комплект, в зависимости от исходных данных.

Срок изготовления и поставки от 7 до 25 календарных дней.

Минимальная партия – 5 000 шт

Система GBS может быть выполнена в 2-х вариантах:
  1. Кронштейн GBS1 – используется для монтажа непосредственно на стену или на направляющие при необходимости тонкой регулировки плоскости фасада.

    Используется при монтаже камня на штифтах:

    • непосредственно на стену фасада при необходимости использования утеплителя до 100 мм. или необходимости серьезной регулировки (выравнивания) плоскости фасада;
    • на вертикальные направляющие (любая система с профилями из алюминия, нержавеющей или оцинкованной стали) при необходимости дополнительной регулировки плоскости фасада.

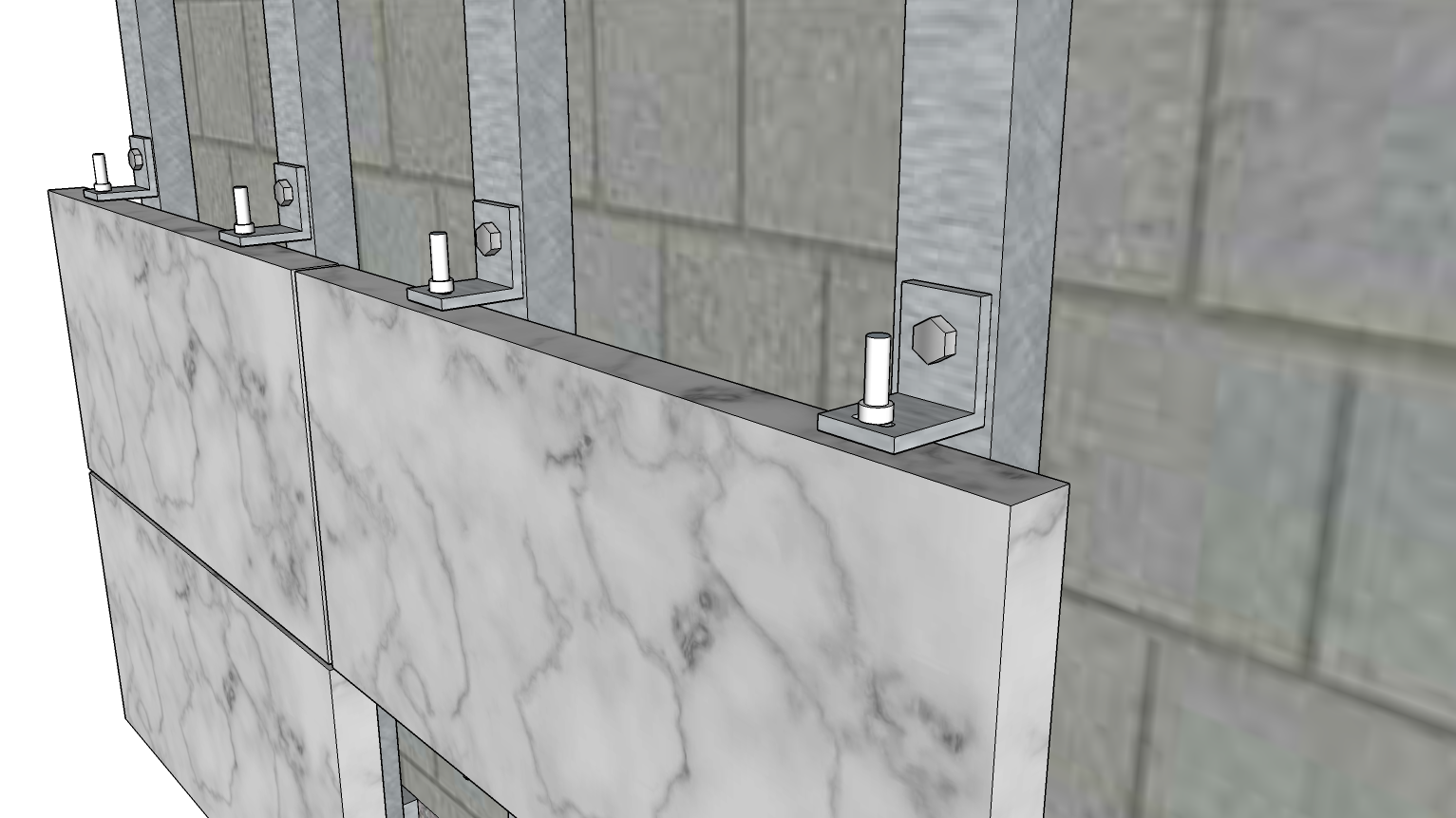

  2. Кронштейн GBS2 – используется для монтажа на вертикальные направляющие или непосредственно на стену, когда поверхность стены ровная и не требует большой регулировки плоскости.

    Используется при монтаже:

    • на относительно ровную стен, при отсутствии необходимости использовать утепление (идеально для внутренних работ), конструкция позволяет регулировку в пределах 5 мм., дополнительная регулировка возможна путем использования кронштейнов различной длины;
    • на вертикальные направляющие (любая система с профилями из алюминия, нержавеющей или оцинкованной стали);
    • по аналогии клямеров для систем с облицовкой керамогранитом, с той разницей, что Кронштейн GBS2 остаётся не видим.

Сертификат соответствия СС АГ81.Н11701
PDF, 0,34 МБ
Протокол испытаний 02751-392
PDF, 1,01 МБ
ТУ 25.94.11-001-17001334-2017
PDF, 0,35 МБ
Письмо ДОКСАЛ допуск использования
PDF, 0,12 МБ
Технический отчет Исследования на сейсмостойкость
PDF, 1,82 МБ
